Kedy prejsť na orbitálne zváranie? Porovnanie nákladov a efektivity zvárania

V modernom priemysle – najmä pri výrobe a montáži nerezových potrubných systémov – je presnosť, opakovateľná kvalita a efektivita kľúčová. Firmy, ktoré chcú konkurovať na globálnom trhu a zároveň dodržiavať prísne normy kvality a hygieny, čoraz častejšie siahajú po orbitálnych technológiách. Medzi lídrov tejto oblasti patrí francúzska značka AXXAIR, ktorá sa venuje vývoju a výrobe orbitálnych strojov na rezanie, úkosovanie a zváranie rúr už viac ako 20 rokov.

Čo je orbitálna technológia a prečo je dôležitá?

Orbitálna technológia je spôsob spracovania rúr a potrubí, pri ktorom sa nástroj (napríklad píla alebo zvárací horák) otáča okolo fixného polotovaru – teda rúrky – s vysokou presnosťou. Tento princíp je zásadný pri práci s nerezovou oceľou a ďalšími náročnými materiálmi, pretože minimalizuje deformácie a zaisťuje precízne výsledky, ktoré by bolo ťažké dosiahnuť ručnými metódami.

Produkty AXXAIR: Kompletné riešenia pre moderné potrubné práce

AXXAIR ponúka širokú škálu orbitálnych zariadení pre všetky fázy spracovania potrubí:

• Orbitálne píly a rezačky – presné a rovné rezy s minimálnou deformáciou materiálu, ideálne pre nerezové rúrky, ktoré si vyžadujú dokonalú prípravu pred zváraním.
• Orbitálne úkosovačky – zabezpečujú ideálny skosený okraj pre kvalitné zvary.

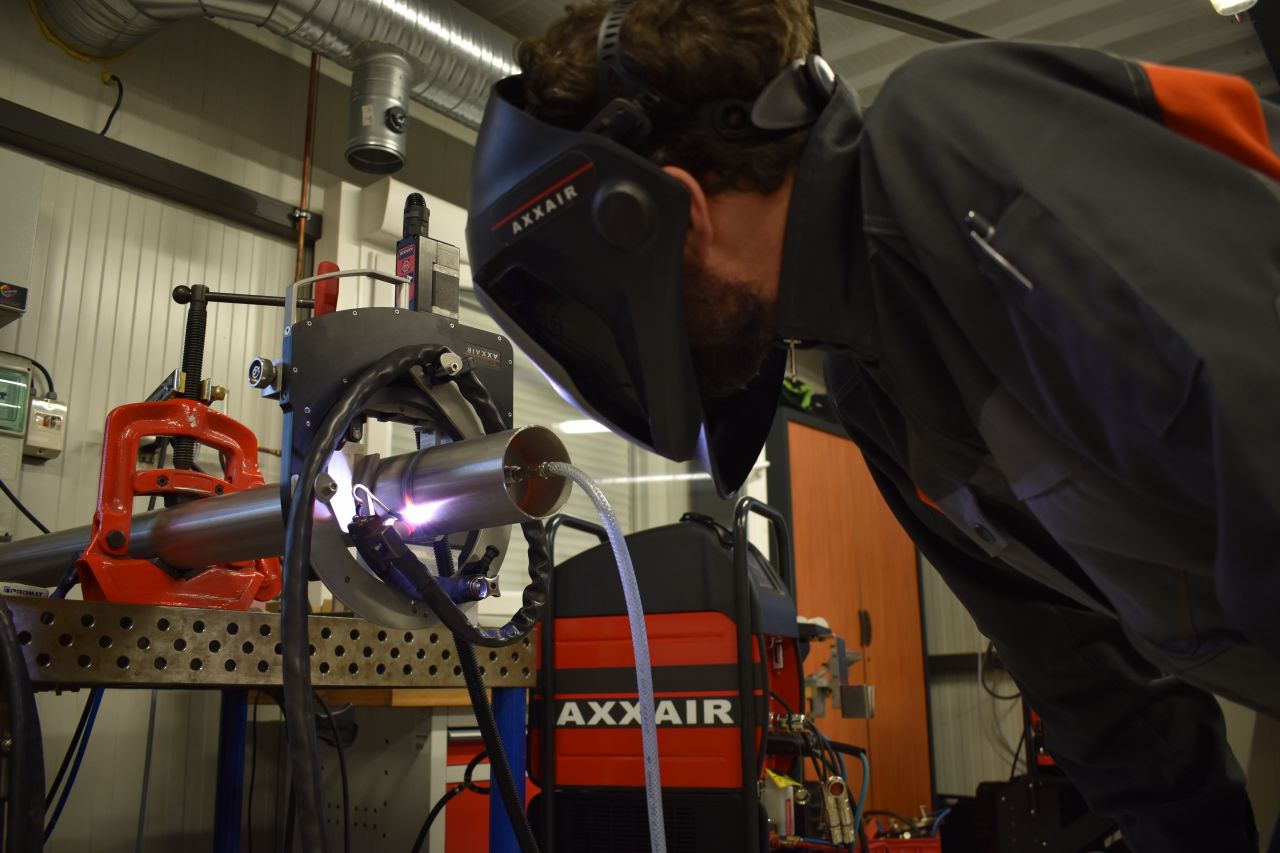

• Orbitálne zváračky s uzavretými i otvorenými hlavami – umožňujúriadené zváranie pomocou TIG metódy, čo vedie k vysokokvalitným, čistým a opakovateľným zváracím spojeniam.
• Príslušenstvo a podperné systémy – vrátane stojanov a zarovnávačov rúrok pre rýchlu a bezpečnú prácu. Tieto riešenia sa dajú kombinovať podľa potrieb konkrétnej aplikácie – od malých priemerov až po priemyselné potrubia.

Obr. č. 2 - Orbitálna píla AXXAIR CC172

Obr. č. 3 - AXXAIR Orbitálna úkosovačka GA122-M2

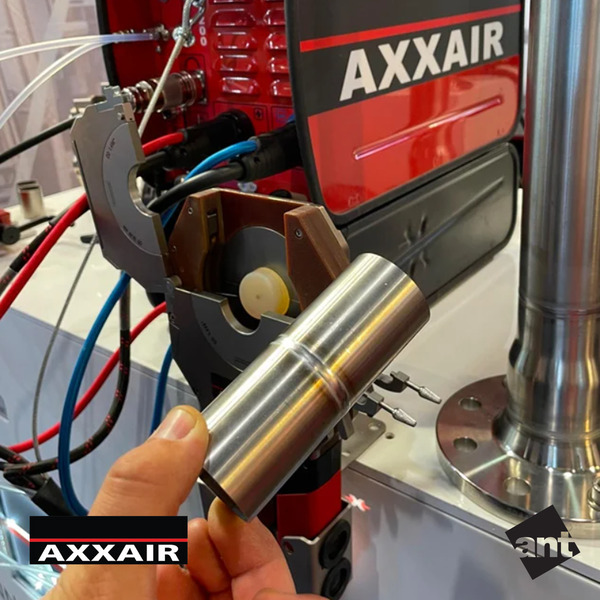

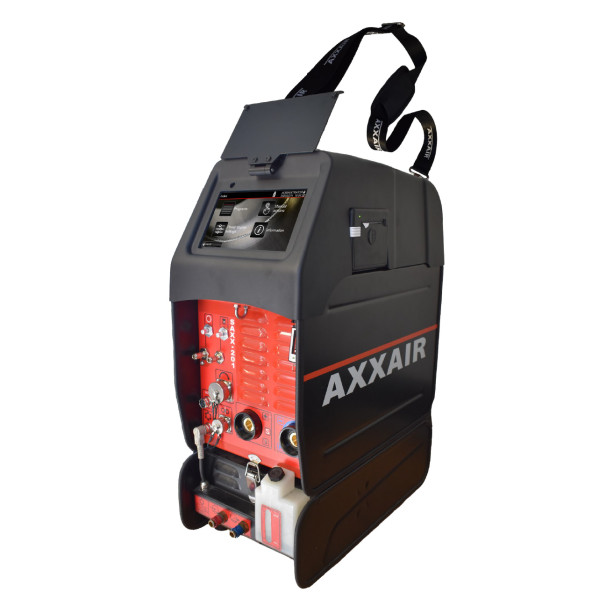

Obr. č. 4 - Orbitálny zvárací zdroj SAXX-200 s uzavretou zváracou hlavou SATFX-76

Výhody orbitálnej technológie pre montážne firmy

1. Výrazne vyššia presnosť a kvalita - Orbitálna technológia AXXAIR zaručuje rovnomerné a konzistentné rezy a zvary bez deformácií, čo je kritické pri nerezových a tenkostenných rúrkach. Vďaka automatizovanému pohybu nástroja je výsledok takmer vždy perfektný – opakovateľne a bez ľudských chýb.
2. Zníženie nákladov na opravy a reklamácie  - Konzistentné vysokokvalitné výsledky znamenajú, že sa znižuje potreba opravovať alebo prepracovávať spoje. To šetrí čas aj materiál a významne zvyšuje produktivitu pracovníkov.
3. Efektivita a rýchlosť práce  - Orbitálne stroje AXXAIR dokážu spracovať rúrky rýchlejšie ako tradičné manuálne metódy. Výsledkom je zrýchlené montážne tempo bez kompromisov na kvalite.
4. Široké využitie v rôznych priemysloch  - Okrem klasických inštalácií v potravinárstve, chemickom priemysle či farmaceutike sú orbitálne zariadenia vhodné aj pre vysokopresné aplikácie v polovodičovom, petrochemickom alebo energetickom sektore.
5. Zvýšená bezpečnosť práce  - Mechanizované procesy znižujú fyzickú námahu a riziko úrazov, ktoré sú bežné pri ručných rezných a zváracích prácach.

Prípadová štúdia - Porovnanie času a nákladov:
Ručné TIG zváranie vs. orbitálne zváranie

Rozmer rúry: Ø 42,4 × 2 mm (AISI 304/316)
Spoj: čelný (butt), bez skosenia,
Hodinová sadzba práce: 35 €/h

Východiskové predpoklady

• Obvod zvaru: π·D = 133,2 mm.
• Čistenie od kyslíka <50 ppm O₂: ručne ≈ 3 min (bez oxymetra), orbitál ≈ 1 min.
• Nastavenie pozície na zvar: ručne ≈0,5 min, orbitál ≈ 0,5 min (upnutie).
• Čistenie zvaru: ručne ≈ 1,0 min, orbitál ≈ 0,3 min.
• Prípadné opravy: ručne ≈ 0,4 min, orbitál ≈ 0,06 min.
• Programovanie orbitálu: jednorazovo ≈ 3,0 min (iba pri prvom kuse).
• Zváranie bez pridávného materiálu; ak bude potrebný prídavný drôt alebo viac prechodov, časy zvárania porastú.

Ušetrený čas pri jednom zvare

Odhad nákladov (pri 35 €/h)
Výpočty vychádzajú z: náklad = (minúty/60) × 35 €.
Cena práce na 1 zvar (bez „prvého programovania“): Ručne ≈ 4,24 € / kus • Orbitál ≈ 1,86 € / kus

Do výslednej ceny práce v prepočte na jeden zvar možno zarátať aj dalšie premenné pre presnejší výsledok, napr:
• Spotreba formovacieho plynu ( cca. ručné TIG: ~40–45 l/zvar ; Orbitál (uzavretá hlava): ~8–12 l/zvar )
• Spracovanie rúr (rezanie, úkosovanie, montáž, kontrola)

Zhrnutie

Orbitálna technológia AXXAIR predstavuje ideálne riešenie pre firmy, ktoré hľadajú vysokú kvalitu zvarov, rýchlejší priebeh zvárania a zároveň úsporu času a nákladov. V praxi dokáže skrátiť čas zvárania až o 55 % a znížiť priamu prácu na zvaroch o viac než polovicu – a to pri konzistentnej, opakovatelnej kvalite bez nutnosti dodatočných opráv. Investícia do orbitálneho systému sa preto nevracia len v číslach, ale aj v spoľahlivosti a profesionálnom výstupe, ktorý spĺňa aj tie najprísnejšie normy.
