Krimpovanie bez výmeny matríc? Objavte tŕňové lisovanie Klauke

Pri profesionálnej elektroinštalácii rozhoduje nielen kvalita spojov, ale aj rýchlosť, opakovateľnosť a jednoduchosť práce. Práve preto sa čoraz viac pozornosti venuje tŕňovému lisovaniu – teda krimpovaniu, pri ktorom nástroj vytvára spoj bez potreby klasickej výmeny lisovacích matríc. V praxi to znamená menej príslušenstva, menej prestojov a vyššiu efektivitu priamo na montáži.

Elektrikár alebo montážna firma nemusí pri každom priereze riešiť správny pár matríc, ich výmenu, kontrolu alebo riziko, že sa konkrétna matrica stratí. Pri vhodne zvolenom náradí Klauke sa proces krimpovania výrazne zjednodušuje – najmä pri častej práci s rôznymi prierezmi vodičov.

Čo je tŕňové lisovanie a prečo dáva zmysel?

Tŕňové lisovanie pracuje s princípom lisovania dovnútra. Namiesto klasických lisovacích čeľustí alebo výmenných matríc využíva nástroj tŕňový mechanizmus, ktorý vytvára pevný a kontrolovaný krimpovací spoj. Výhodou je najmä univerzálnejšie použitie v rámci daného rozsahu prierezov a výrazné zníženie potreby výmeny príslušenstva.

Zákazníkovi to prináša niekoľko praktických výhod:

• rýchlejšia príprava práce
• menšie riziko chýb pri výbere matrice
• menej vybavenia v kufri
• jednoduchšie používanie v teréne, výrobe aj servise
• lepšia organizácia práce

• menej lisovaní, rýchlejšia práca – pri hliníkových káblových okách (Al) stačia namiesto 6 lisovaní iba 3. Medené káblové oká (Cu) do 185 mm² sa lisujú už jedným lisovacím cyklom

Klauke EK 30 ID ML: kompaktné tŕňové lisovanie do 120 mm² (medené káblové oká)

Model Klauke EK 30 ID ML je vhodnou voľbou pre montážnikov, ktorí hľadajú kompaktný akumulátorový nástroj s tŕňovým lisovaním. Je určený pre rozsah 6 – 120 mm², má krimpovaciu silu 30 kN a zvláda lisovací cyklus približne 1 – 5 sekúnd v závislosti od prierezu. Používa 10,8 V Li-Ion akumulátor a váži približne 1,96 kg vrátane batérie, čo z neho robí praktické riešenie aj pre prácu jednou rukou. Je vhodný pre medené káblové oká (Cu), nie však pre hliníkové káblové oká (Al).

Jeho najväčšou výhodou je práve to, že pri lisovaní tŕňom nie je potrebná výmena lisovacích nástrojov. EK 30 ID ML tak dáva zmysel pri menších a stredných prierezoch, kde je dôležitá mobilita, rýchla manipulácia a jednoduchá obsluha.

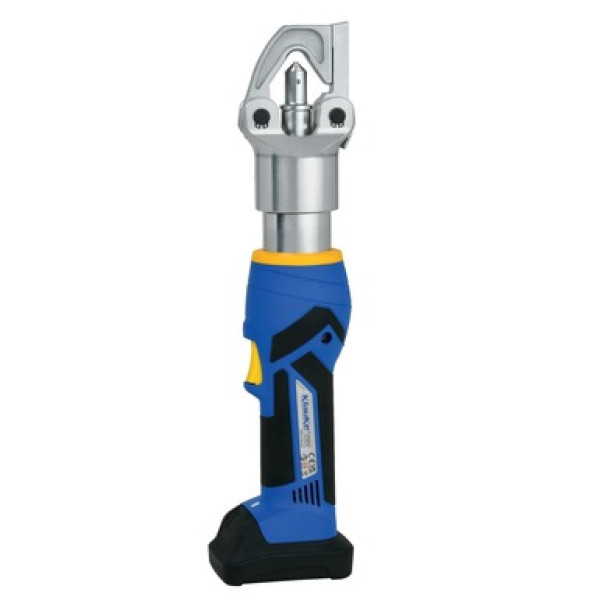

Obr. č. 3 – Stroj Klauke EK 30 ID ML s tŕňovým lisovacím mechanizmom pre prierezy 6 – 120 mm², vhodný pre medené káblové oká

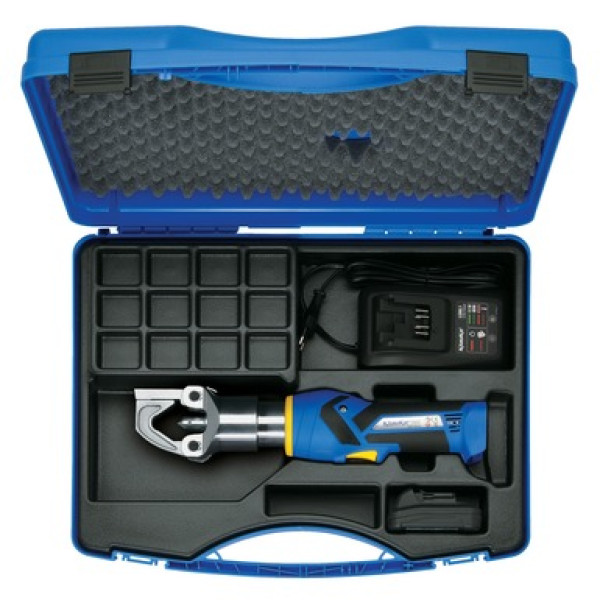

Obr. č. 4 – Klauke EK 30 ID ML v transportnom kufríku – pripravený na krimpovanie káblových spojov priamo v teréne

Klauke EKM 60 ID: univerzálne riešenie pre 50 – 240 mm² (Al) a 10 - 300 mm² (Cu)

Pre širší rozsah aplikácií je vhodný stroj Klauke EKM 60 ID, akumulátorová lisovačka s rozsahom 10 – 300 mm² pre meď a 50 – 240 mm² pre hliník. Nástroj využíva inovatívny 2-stupňový teleskopický valec, ponúka krimpovaciu silu 30 – 60 kN a pri vybraných aplikáciách dosahuje rýchle lisovacie cykly približne od 2 sekúnd.

Veľkou výhodou EKM 60 ID je prepojenie s aplikáciou i-press® a možnosť načítania dát cez Bluetooth – čo pomáha pri kontrole práce, dokumentácii aj údržbe náradia. Tento model je zaujímavý najmä pre firmy, ktoré pracujú s väčším rozsahom prierezov a potrebujú spojiť výkon, rýchlosť a kontrolu kvality. Rovnako ako pri modeli EK 30 ID ML platí, že pri tŕňovom lisovaní nie je potrebná výmena lisovacích matríc – a práve to patrí medzi jeho najväčšie benefity.

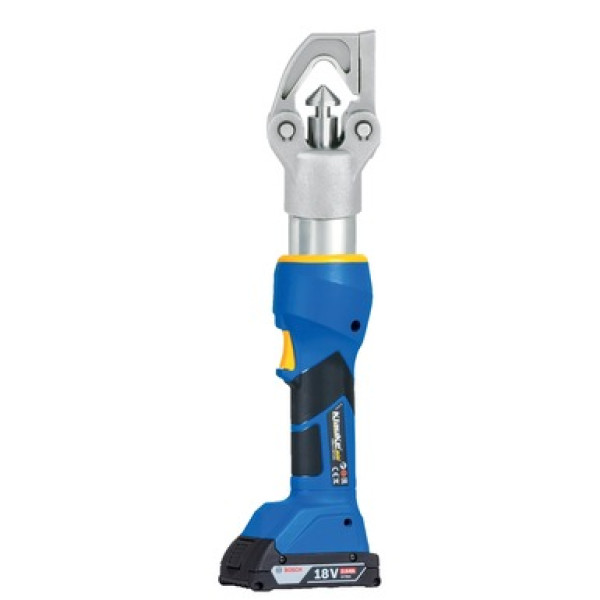

Obr. č. 5 – Klauke EKM 60 ID s 2-stupňovým teleskopickým valcom a Bluetooth prepojením

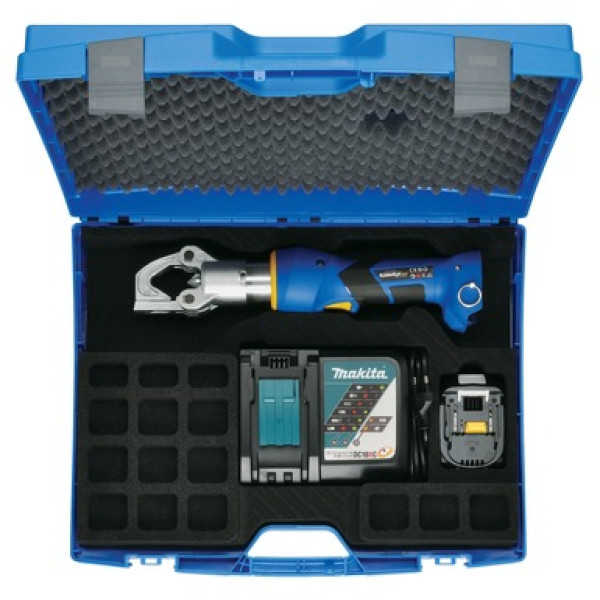

Obr. č. 6 – Klauke EKM 60 ID v transportnom kufríku – pripravený na krimpovanie káblových spojov priamo v teréne

Ďalšie možnosti Klauke pre tŕňové a bezmatricové lisovanie

Okrem vyššie zmienených modelov za zmienku stojí aj niekoľko výkonnejších riešení. Klauke EK 60 VP pracuje v rozsahu 10 – 240 mm², má krimpovaciu silu 55 kN a využíva štvorbodové lisovanie s patentovaným centrovacím systémom bez potreby lisovacích vložiek.

Model Klauke EK 60 VP/FT rozširuje použitie až na 16 – 300 mm² a je vhodný na krimpovanie rúrkových káblových očiek a konektorov štandardného typu, vrátane jemných a veľmi jemných lankových vodičov. Stroj ponúka možnosť štvorbodového lisovania s patentovaným centrovacím systémom bez potreby lisovacích vložiek.

Pre najväčšie prierezy je tu stroj Klauke EK 120 ID, ktorý dokáže pokryť rozsah 35 – 500 mm². Tento model je vhodný aj pre veľmi jemné lankové vodiče do 500 mm² a podobne ako EKM 60 ID využíva lisovanie dovnútra bez potreby výmeny lisovacích matríc.

Pri niektorých štandardnejších lisovacích nástrojoch je možné uvažovať aj o riešeniach typu matrica s tŕňom. Ide však skôr o doplnkové riešenie pre konkrétne typy káblov alebo spojovacieho materiálu, nie o plnohodnotnú náhradu špecializovaných ID alebo VP strojov. Pri výbere preto vždy odporúčame overiť kompatibilitu náradia, káblových ôk, vodiča aj požadovaného typu spoja.

Obr. č. 7 – Klauke EK 60 VP so štvorbodovým lisovaním bez lisovacích vložiek (10 – 240 mm²)

Obr. č. 8 – Klauke EK 60 VP/FT pre rúrkové káblové očká a konektory (16 – 300 mm²)

Obr. č. 9 – Klauke EK 120 ID pre najväčšie prierezy vrátane jemných lankových vodičov do 500 mm²

Obr. č. 10 – Klauke krimpovacie matrice F 22 – doplnkové tŕňové matrice pre kompatibilné lisovacie nástroje

Prečo sa oplatí zvoliť tŕňové lisovanie Klauke?

Najväčším benefitom tŕňového lisovania je jeho jednoduchosť. Pri modeloch ako EK 30 ID ML, EKM 60 ID alebo EK 120 ID používateľ nerieši klasické výmenné matrice v rozsahu, na ktorý je nástroj určený. To znamená menej príslušenstva, menšie riziko straty alebo zámeny a celkovo rýchlejší priebeh práce.

Ďalšou výhodou je úspora času pri viacnásobnom krimpovaní. Tam, kde by bolo pri klasickom systéme potrebné meniť matrice a robiť viac krokov, tŕňové alebo bezmatricové riešenie výrazne zjednodušuje pracovný postup. Pri každodennej práci to znamená vyššiu produktivitu a menšiu záťaž pre technika.

Menej lisovaní na jedno káblové oko - pri tŕňovom lisovaní stačí na vytvorenie spoľahlivého spoja menší počet lisovacích cyklov:

• Al káblové oko – namiesto 6 lisovaní postačujú iba 3 lisovania
• Cu káblové oko – do prierezu 185 mm² sa lisuje iba jedným lisovacím cyklom

Dôležitá je aj opakovateľnosť. Moderné stroje Klauke ponúkajú funkcie ako automatické zatiahnutie po dokončení cyklu, vizuálnu a zvukovú signalizáciu pri chybe lisovania, servisný displej, LED osvetlenie pracovného priestoru či možnosť práce s dátami cez i-press® aplikáciu pri vybraných modeloch – toto všetko pomáha zvýšiť kontrolu nad kvalitou spoja a znižovať riziko chýb pri opakovanom lisovaní.
