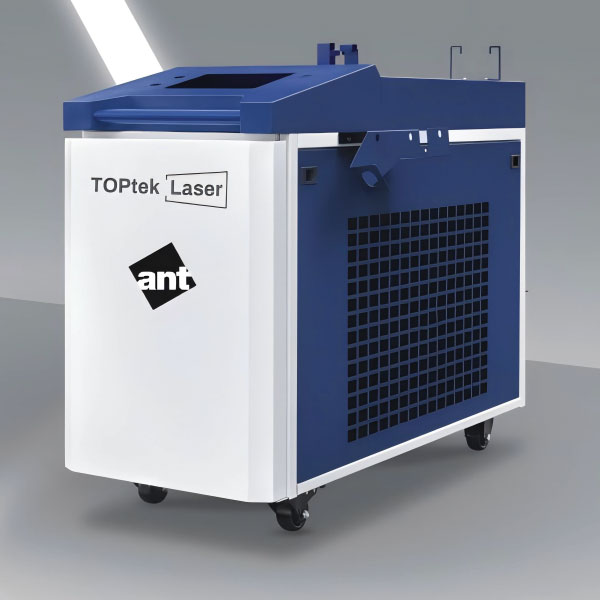

TOPtek Ručný laserový zvárací stroj 3 v 1
Laserový zvárací stroj Toptek 3v1 je skvelý univerzálny pomocník do každej výroby.
Stačí vymeniť hlavu pištole a môžete s ním:
- zvárať
- rezať
- čistiť kovy
Vláknový laserový zvárací stroj je pokročilá technológia zvárania, ktorá dokonale nahrádza tradičné elektrické zváranie, zváranie MIG a CO2. Proces laserového zvárania spočíva v roztavení spojovacej oblasti veľmi vysokoenergetickým a hustým lúčom s veľkým množstvom tepla. Jednomodulový optický vláknový laserový zdroj poskytuje konzistentný a stabilný výkon a vysokú kvalitu laserového lúča. Rozsah výkonu lasera je možné upraviť podľa skutočných výrobných potrieb. Toto riešenie zaručuje bezkonkurenčnú flexibilitu aplikácií a vysokú spoľahlivosť.
Laserový zvárací stroj Toptek je ľahko ovládateľný, každý sa ho môže naučiť do 2 hodín a môže byť zručný vo zváraní nehrdzavejúcej ocele, uhlíkovej ocele a iných.
Ergonomicky navrhnuté
Laserové hlavy a optické káble u tradičných laserových zváracích strojoch sú navinuté na hornej alebo bočnej strane stroja, a ak sú ešte vystavené, nevyhnutne prídu do kontaktu s väčším množstvom prachu, čo výrazne ovplyvňuje životnosť laserovej zváracej hlavy.
Navrhli sme kryt, ktorý je možné v hornej časti nadvihnúť a laserovú hlavu a optický kábel je možné umiestniť do vnútra stroja, čo praktické ak estetické.
Výhody
1. Dosiahnuteľná vysoká rýchlosť zvárania: 5-10 krát vyššia ako tradičné zváranie argónovým oblúkom, bodové zváranie a elektrické zváranie.
2. Úspora nákladov: 70-80% úspora nákladov vrátane nákladov na prácu a energiu.
3. Jednoduchá obsluha: Nie je potrebný skúsený zvárací operátor, môžu ho ovládať akékoľvek zelené ruky.
4. Perfektný zvárací výkon: Zvárací šev je takmer neviditeľný, hladký zvárací povrch, malá deformácia, vysoká pevnosť.
5. Široké použitie: bodové zváranie, stehové zváranie, rohové zváranie, zváranie na tupo, zváranie tesnením, oblúkové zváranie, úzke zvary, hlboké zvary, špeciálne pre profilované diely.
6. Malé alebo žiadne následné spracovanie: Nepotrebujete leštičku alebo brúsku, výrazne šetríte prácu a náklady na čas.
7. Proces zvárania sa dá dobre automatizovať. Auto-wobble systém zaručuje automatické zváranie a dokonalé rybie šupiny.
Funkčn
Laserové zváranie je široko používané v priemysle spracovania kovov a je veľmi efektívnou metódou v automatickej a robotickej výrobe. V súčasnosti je to najlepšie a najodolnejšie zváracie riešenie pri zváraní plechov z nehrdzavejúcej ocele, uhlíkovej ocele, pozinkovaného plechu, hliníka, medi, zliatin a iných kovových materiálov.
Aplikácia
Ručný laserový zvárací systém je široko používaný pri výrobe elektrorozvodných skríň, kuchynských a kúpeľňových riadoch, schodiskách a výťahoch, poličkách, rúre, zábradliach dverí a okien z nehrdzavejúcej ocele, rozvodných skriniach, priemysle pre domácnosť z nehrdzavejúcej ocele.
Komponent | Značka |
Zdroj vláknového lasera
| Max
|
Priemyselný chladič
| Hanli
|
Riadiaci systém
| Swiss Raytools
|
Kývavá hlava
| Swiss Raytools
|
Automatický podávač drôtu
| Swiss Raytools
|
Elektrické diely
| Schneider
|
Iní
| Toptek
|
Technické parametre:
Hrúbka zvárania
| uhlíková oceľ, nehrdzavejúca oceľ (0,5-8 mm)
|
Výkon lasera:
| 1000W/1500W/2000W/3000W
|
Zvárací šev:
| ≤0,5 mm
|
Vlnová dĺžka lasera:
| 1064 NM
|
Napätie:
| AV 220V/380V
|
Dĺžka laserového kábla:
| Štandardná: 8-10 metrov, Max: 15 metrov
|
Životnosť laseru:
| 100 000 hodín
|
Pracovný režim:
| Nepretržitý
|
Rozsah pracovnej vlhkosti:
| <70% bez kondenzácie
|
Rýchlosť zvárania:
| 0-120 mm/s
|
Pracovné polohovanie:
| Red dot focus
|
Chladič:
| Priemyselná nádrž na vodu s konštantnou teplotou
|
Ochrana napájania:
| IP54
|
Pracovná teplota:
| 15-35 ℃
|
