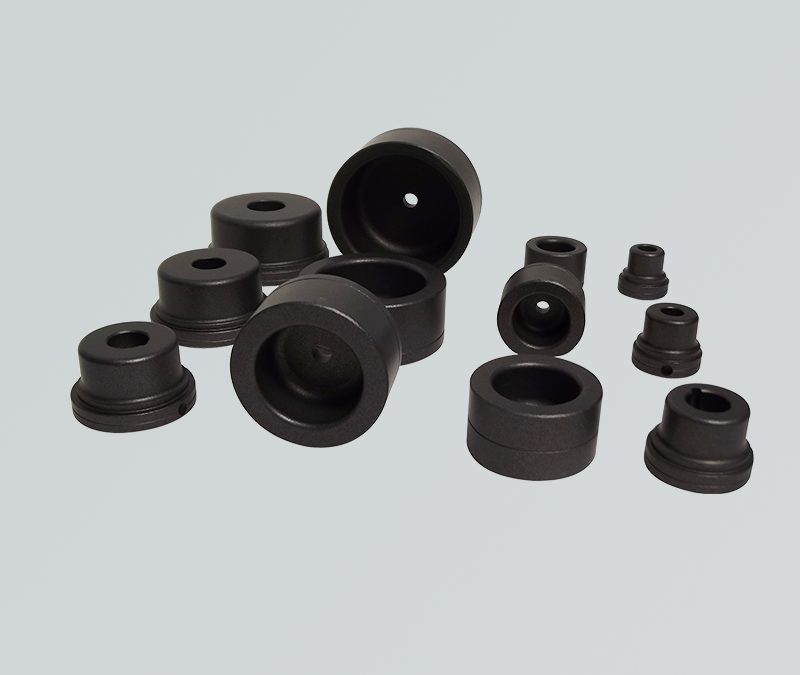

HÜRNER - Sedlové nástavce

HÜRNER sedlové nástavce (nahrievací tŕň a puzdro pre sedlové tvarovky) sú výmenné zváracie nástavce pre sedlovú zváračku HÜRNER HWT 160 SW-S. Slúžia na presné nahriatie kontaktných plôch pri výrobe odbočiek zo sedlovej tvarovky na rovných potrubiach.

Nástavec sa používa s elektronicky regulovaným nahrievacím telesom s teplotným rozsahom približne 200–270 °C a štandardnou pracovnou teplotou okolo 260 °C. Presné tvarové prevedenie pomáha zabezpečiť správnu hĺbku nahriatia a stabilnú polohu zváranej sedlovej tvarovky – dôležité pri plastových rozvodoch, kde treba vytvárať spoľahlivé odbočky pri montáži aj dielenskej sériovej výrobe.

Hlavné výhody

• Určené pre sedlové tvarovky pri polyfúznom zváraní
• Kompatibilné so zariadením HÜRNER HWT 160 SW-S
• Pre materiály PP, PP-R a PEHD
• Presný ohrev zváraných plôch pred spojením
• Vhodné na montáž aj do dielne
• Viac rozmerových kombinácií podľa priemeru hlavného potrubia a odbočky

Použitie

Výroba sedlových odbočiek v rozvodoch vody, priemyselných plastových potrubiach a technologických potrubných systémoch z PP, PP-R a PEHD:

• sedlové odbočky z hlavného potrubia,
• zváranie plastových potrubných rozvodov,
• príprava odbočiek v stiesnených montážnych podmienkach,
• dielenská výroba rozdeľovacích a potrubných zostáv.

Rozmerové kombinácie (hlavné potrubie / odbočka)

• 40/20 mm až 160/20 mm
• 40/25 mm až 160/25 mm
• 50/32 mm až 160/32 mm
• 75/40 mm až 160/40 mm
• 90/50 mm až 160/50 mm
• 90/63 mm až 160/63 mm
• 110/75 mm a 160/75 mm
• 110/90 mm a 160/90 mm

Dostupné varianty

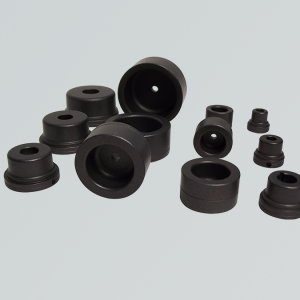

• 416-820-020 – HURNER Párový nástavec sedlový 40/20 mm
• 416-820-021 – HURNER Párový nástavec sedlový 50/20 mm
• 416-820-022 – HURNER Párový nástavec sedlový 63/20 mm
• 416-820-023 – HURNER Párový nástavec sedlový 75/20 mm
• 416-820-024 – HURNER Párový nástavec sedlový 90/20 mm
• 416-820-025 – HURNER Párový nástavec sedlový 110/20 mm
• 416-820-026 – HURNER Párový nástavec sedlový 125/20 mm
• 416-820-027 – HURNER Párový nástavec sedlový 160/20 mm
• 416-820-028 – HURNER Párový nástavec sedlový 40/25 mm
• 416-820-029 – HURNER Párový nástavec sedlový 50/25 mm
• 416-820-030 – HURNER Párový nástavec sedlový 63/25 mm
• 416-820-031 – HURNER Párový nástavec sedlový 75/25 mm
• 416-820-032 – HURNER Párový nástavec sedlový 90/25 mm
• 416-820-033 – HURNER Párový nástavec sedlový 110/25 mm
• 416-820-034 – HURNER Párový nástavec sedlový 125/25 mm
• 416-820-035 – HURNER Párový nástavec sedlový 160/25 mm
• 416-820-036 – HURNER Párový nástavec sedlový 50/32 mm
• 416-820-037 – HURNER Párový nástavec sedlový 63/32 mm
• 416-820-038 – HURNER Párový nástavec sedlový 75/32 mm
• 416-820-039 – HURNER Párový nástavec sedlový 90/32 mm
• 416-820-040 – HURNER Párový nástavec sedlový 110/32 mm
• 416-820-041 – HURNER Párový nástavec sedlový 125/32 mm
• 416-820-042 – HURNER Párový nástavec sedlový 160/32 mm
• 416-820-043 – HURNER Párový nástavec sedlový 75/40 mm
• 416-820-044 – HURNER Párový nástavec sedlový 90/40 mm
• 416-820-045 – HURNER Párový nástavec sedlový 110/40 mm
• 416-820-046 – HURNER Párový nástavec sedlový 125/40 mm
• 416-820-047 – HURNER Párový nástavec sedlový 160/40 mm
• 416-820-048 – HURNER Párový nástavec sedlový 90/50 mm
• 416-820-049 – HURNER Párový nástavec sedlový 110/50 mm
