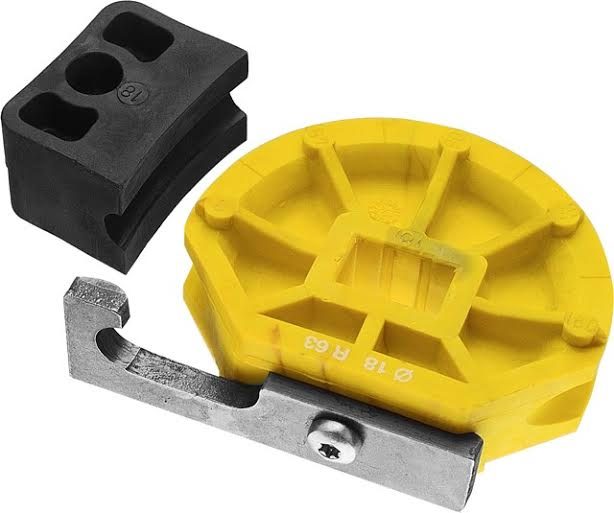

REMS ohýbacie segmenty a šmýkadlá sú príslušenstvo pre ohýbačky REMS Curvo 50, REMS Curvo, REMS Akku-Curvo a REMS Sinus. Ponuka pokrýva rúry Ø 10 až 50 mm s polomermi ohybu 40 až 140 mm.Tabuľku ohýbacích segmentov a šmýkadiel a ich vhodnosti pre jednotlivé typy ohýbačiek nájdete TU (PDF).VlastnostiOhýbacie segmenty a šmýkadlá 180° sú tvarovo a tlakovo stabilné, z veľmi pevného…
| Variant | Kód | Skladom | Cena bez DPH | Cena s DPH | ks | |
|---|---|---|---|---|---|---|
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 10, polomer ohybu 40 mm
|
581400 | U dodávateľa | 213,00 € | 261,99 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 12, polomer ohybu 45 mm
|
581410 | U dodávateľa | 161,00 € | 198,03 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 14, 10 U, ¼ (DN 6), polomer ohybu 50 mm
|
581420 | U dodávateľa | 156,00 € | 191,88 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 15, 12 U, polomer ohybu 55 mm
|
581430 | U dodávateľa | 174,00 € | 214,02 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 16, 12 U, polomer ohybu 60 mm
|
581440 | U dodávateľa | 175,00 € | 215,25 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 17, 15 U, polomer ohybu 56 mm
|
581110 | U dodávateľa | 215,00 € | 264,45 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 18, 14 U, 15 U, ⅜ (DN 10), polomer ohybu 70 mm
|
581450 | U dodávateľa | 176,00 € | 216,48 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 20, 16 U, 18 U, polomer ohybu 75 mm
|
581080 | U dodávateľa | 281,00 € | 345,63 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 21,3, 1/2" (s= 1,6/2,0/2,6), polomer ohybu 103 mm
|
581480 | U dodávateľa | 640,00 € | 787,20 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 22, 18 U, ½ (DN 15), polomer ohybu 77 mm
|
581460 | Skladom | 317,00 € | 389,91 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Skladom, dodanie 1–2 pracovné dni
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 22, 18 U, ½ (DN 15), polomer ohybu 88 mm
|
581470 | U dodávateľa | 439,00 € | 539,97 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 24, 22 U, polomer ohybu 75 mm
|
581130 | U dodávateľa | 339,00 € | 416,97 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 25, polomer ohybu 98 mm
|
581180 | U dodávateľa | 373,00 € | 458,79 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 26, polomer ohybu 98 mm
|
581270 | U dodávateľa | 426,00 € | 523,98 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 26,9, 3/4" (s= 1,6/2,0/2,6), polomer ohybu 102 mm
|
581490 | U dodávateľa | 710,00 € | 873,30 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, polomer ohybu 102 mm(¹)
|
581070 | U dodávateľa | 327,00 € | 402,21 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, ¾ (DN 20), polomer ohybu 102 mm
|
581260 | U dodávateľa | 414,00 € | 509,22 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, ¾ (DN 20), polomer ohybu 115 mm
|
581310 | Skladom | 445,00 € | 547,35 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Skladom, dodanie 1–2 pracovné dni
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 30, 28 U, polomer ohybu 98 mm
|
581150 | U dodávateľa | 412,00 € | 506,76 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 32, polomer ohybu 98 mm
|
581280 | U dodávateľa | 400,00 € | 492,00 € |
|
|
|
Vhodný pre: REMS Sinus, REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 32, polomer ohybu 114 mm
|
581320 | U dodávateľa | 465,00 € | 571,95 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 33,7, 1" (s= 1,6/2,0/2,6), polomer ohybu 100 mm
|
581520 | U dodávateľa | 590,00 € | 725,70 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 35, polomer ohybu 100 mm
|
581500 | Skladom | 590,00 € | 725,70 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Skladom, dodanie 1–2 pracovné dni
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 35, polomer ohybu 140 mm
|
581350 | Skladom | 690,00 € | 848,70 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Skladom, dodanie 1–2 pracovné dni
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 40, polomer ohybu 140 mm
|
581330 | U dodávateľa | 640,00 € | 787,20 € |
|
|
|
Vhodný pre: REMS Curvo, REMS Akku-Curvo 22V, REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 42, polomer ohybu 140 mm
|
581510 | U dodávateľa | 630,00 € | 774,90 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 42,4, 5/4" (s= 1,6/2,0/2,6), polomer ohybu 140 mm
|
581530 | U dodávateľa | 610,00 € | 750,30 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
|
REMS Ohýbací segment a šmýkadlo pre rúry Ø 50, polomer ohybu 135 mm
|
581540 | U dodávateľa | 830,00 € | 1 020,90 € |
|
|
|
Vhodný pre: REMS Curvo 50* (je potrebné dokúpiť štvorhranný unášač)
Doplníme do 7 pracovných dní
Doprava ZADARMO!
|
||||||
REMS ohýbacie segmenty a šmýkadlá sú príslušenstvo pre ohýbačky REMS Curvo 50, REMS Curvo, REMS Akku-Curvo a REMS Sinus. Ponuka pokrýva rúry Ø 10 až 50 mm s polomermi ohybu 40 až 140 mm.

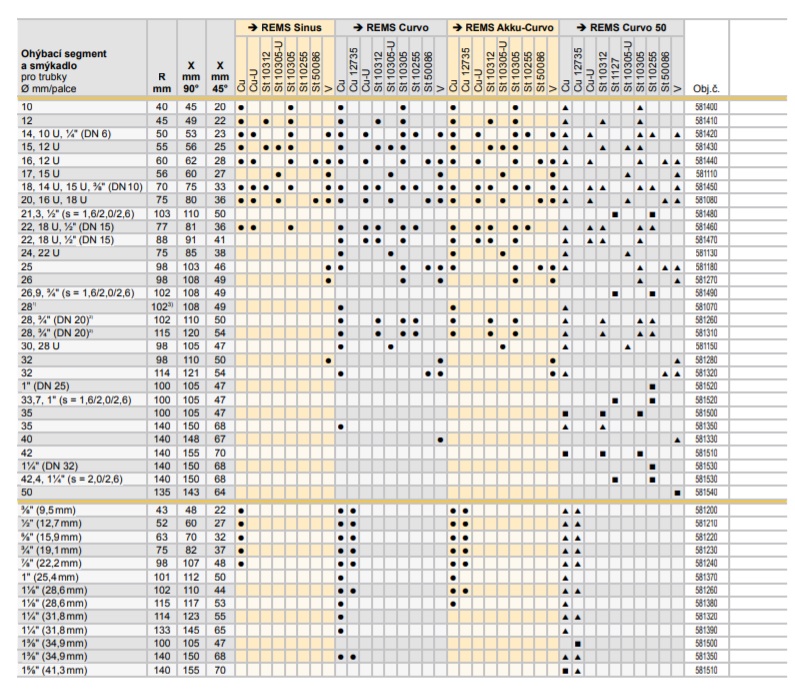

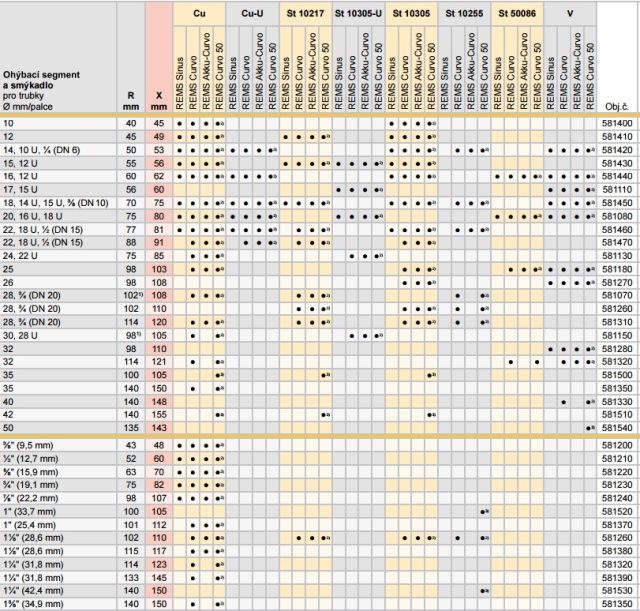

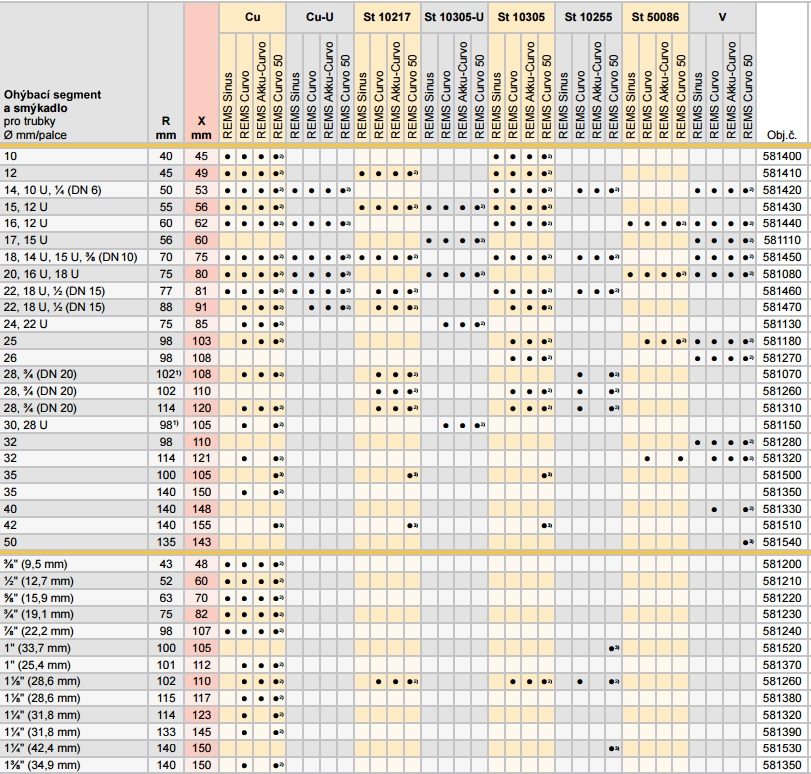

Tabuľku ohýbacích segmentov a šmýkadiel a ich vhodnosti pre jednotlivé typy ohýbačiek nájdete TU (PDF).
| Označenie | Význam |
|---|---|
| R mm | polomer ohybu neutrálnej osi oblúka v mm (DVGW GW 392) |
| X mm | korekčný rozmer |
| s mm | hrúbka steny |
| (1) | tvrdé, polotvrdé a mäkké medené rúry, aj tenkostenné, EN 1057 |
| (2) | tvrdé medené rúry EN 1057 |
| (3) | podľa pracovného listu DVGW GW 392 pre tvrdé a polotvrdé medené rúry Ø 28 mm je potrebný minimálny polomer ohybu 114 mm; hrúbka steny viac ako 0,9 mm |
| ▲ | je potrebný štvorhranný unášač 10-40 a podpera 10-40 |
| ■ | je potrebný štvorhranný unášač 35-50 a podpera 35-50 |
| Cu | tvrdé, polotvrdé a mäkké medené rúry, aj tenkostenné, EN 1057 |
| Cu 12735 | medené rúry K65 pre chladiacu a klimatizačnú techniku podľa EN 12735-1, EN 12449 |
| St 10312 | nehrdzavejúce oceľové rúry s obsahom niklu pre systémy s lisovanými tvarovkami EN 10312, rad 2, EN 1008, EN 10217-7 |
| St 1127 | nehrdzavejúce oceľové rúry EN ISO 1127, EN 10217-7 |
| St 10305-U | opláštené mäkké rúry z C-ocele pre systémy s lisovanými tvarovkami EN 10305-3 |
| St 10305 | mäkké presné oceľové rúry EN 10305-1, EN 10305-2, EN 10305-3, rúry z uhlíkovej ocele EN 10305-3 |
| St 10255 | oceľové (závitové) rúry EN 10255 |
| St 50086 | elektroinštalačné rúry EN 50086 |
| U | opláštené |
| V | viacvrstvové rúry systémov s lisovanými tvarovkami |
Ak má oblúk ležať na presnom mieste rúry, treba podľa veľkosti rúry urobiť dĺžkovú korekciu. Pri oblúku 90° sa požadovaný rozmer L skráti o korekčný rozmer X. Príklad: ak má mať rúra veľkosti 2 rozmer L = 400 mm a oblúk s polomerom ohybu 77 mm, značku na rúre urobte na 319 mm. Túto čiaru nastavte na nulovú značku ohýbacieho segmentu.
Pri odbornom ohýbaní za studena nesmú vznikať trhliny ani vrásky. Ak to kvalita a rozmery rúr nezaručujú, rúry nie sú vhodné na ohýbanie ohýbačkami REMS Sinus, REMS Curvo, REMS Curvo 50 a REMS Akku-Curvo.
| Kód | Variant |
|---|---|
| 581400 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 10, polomer ohybu 40 mm |
| 581410 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 12, polomer ohybu 45 mm |
| 581420 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 14, 10 U, ¼ (DN 6), polomer ohybu 50 mm |
| 581430 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 15, 12 U, polomer ohybu 55 mm |
| 581440 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 16, 12 U, polomer ohybu 60 mm |
| 581110 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 17, 15 U, polomer ohybu 56 mm |
| 581450 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 18, 14 U, 15 U, ⅜ (DN 10), polomer ohybu 70 mm |
| 581080 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 20, 16 U, 18 U, polomer ohybu 75 mm |
| 581480 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 21,3, 1/2" (s= 1,6/2,0/2,6), polomer ohybu 103 mm |
| 581460 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 22, 18 U, ½ (DN 15), polomer ohybu 77 mm |
| 581470 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 22, 18 U, ½ (DN 15), polomer ohybu 88 mm |
| 581130 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 24, 22 U, polomer ohybu 75 mm |
| 581180 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 25, polomer ohybu 98 mm |
| 581270 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 26, polomer ohybu 98 mm |
| 581490 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 26,9, 3/4" (s= 1,6/2,0/2,6), polomer ohybu 102 mm |
| 581070 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, polomer ohybu 102 mm(¹) |
| 581260 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, ¾ (DN 20), polomer ohybu 102 mm |
| 581310 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 28, ¾ (DN 20), polomer ohybu 115 mm |
| 581150 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 30, 28 U, polomer ohybu 98 mm |
| 581280 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 32, polomer ohybu 98 mm |
| 581320 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 32, polomer ohybu 114 mm |
| 581520 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 33,7, 1" (s= 1,6/2,0/2,6), polomer ohybu 100 mm |
| 581500 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 35, polomer ohybu 100 mm |
| 581350 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 35, polomer ohybu 140 mm |
| 581330 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 40, polomer ohybu 140 mm |
| 581510 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 42, polomer ohybu 140 mm |
| 581530 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 42,4, 5/4" (s= 1,6/2,0/2,6), polomer ohybu 140 mm |
| 581540 | REMS Ohýbací segment a šmýkadlo pre rúry Ø 50, polomer ohybu 135 mm |
| Značka | REMS |
|---|---|
| Typ výrobku | Ohýbací segment a šmýkadlo |
| Rozsah priemerov rúr | Ø 10–50 mm |
| Polomer ohybu | 40–140 mm |
| Materiál segmentov 180° | polyamid vystužený sklenými vláknami |
|---|---|
| Materiál segmentov 90° (Curvo 50) | tvárna liatina |
| Kompatibilita | REMS Curvo, Curvo 50, Akku-Curvo, Sinus |
| Počet variantov | 28 |
Segmenty a šmýkadlá sú príslušenstvo pre ohýbačky REMS Curvo, REMS Curvo 50, REMS Akku-Curvo a REMS Sinus. Ktorý segment sedí na ktorú ohýbačku, uvádza tabuľka v priloženom PDF.
V ponuke sú segmenty a šmýkadlá pre rúry Ø 10 až 50 mm vrátane palcových oceľových rúr 1/2" až 5/4" s polomermi ohybu 40 až 140 mm.

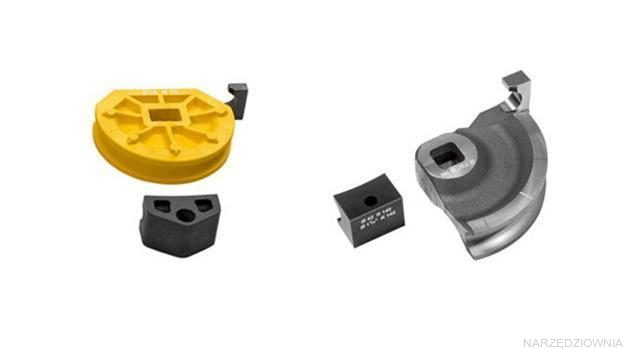

Segmenty a šmýkadlá 180° sú z pevného, dobre klzného polyamidu vystuženého sklenými vláknami. Segmenty 90° pre REMS Curvo 50 (Ø 35 R 100, Ø 42 R 140, Ø 50 R 135, Ø 1" R 100, Ø 1 1/4" R 140) sú z tvárnej liatiny.
Líšia sa polomerom ohybu – pre Ø 22 mm sú to 77 a 88 mm, pre Ø 28 mm 102 a 115 mm. Podľa DVGW GW 392 pre tvrdé a polotvrdé medené rúry Ø 28 mm je potrebný polomer ohybu aspoň 114 mm.
Pri oblúku 90° sa požadovaný rozmer L skráti o korekčný rozmer X. Napríklad pri L = 400 mm a polomere 77 mm sa značka urobí na 319 mm a nastaví sa na nulovú značku segmentu.
Nie. Pri ohýbaní za studena nesmú vznikať trhliny ani vrásky. Ak to kvalita a rozmery rúry nezaručujú, rúra nie je vhodná na ohýbanie ohýbačkami REMS Sinus, Curvo, Curvo 50 a Akku-Curvo.
