Čo technológia mení pri výrobe potrubných odbočiek
Vyhrdlovanie je spôsob výroby potrubnej odbočky, pri ktorom sa hrdlo vytvorí plastickým pretvorením materiálu hlavnej rúry. Odbočka tak nevzniká vložením ďalšej tvarovky, ale priamo v potrubnom diele. Pre výrobu je zaujímavé najmä spojenie presného obrábania, tvárnenia a prípravy hrdla na následné zváranie alebo spájkovanie.
Čo je na vyhrdlovaní podstatné
Proces T-DRILL sa vykonáva z vonkajšej strany rúry a pri riešeniach určených na zváranie na tupo môže prebehnúť na jednom pracovisku a pri jednom upnutí. Typický postup zahŕňa prípravu pilotného otvoru, vloženie vyhrdlovacej hlavy, vytvarovanie hrdla a jeho zarovnanie na požadovanú výšku. Výsledkom je pripravené hrdlo, na ktoré sa napojí odbočná rúra.
Dôležité je, že vyhrdlovanie nie je iba samostatná operácia stroja. Výsledok závisí od materiálu rúry, jej rozmerov, hrúbky steny, požadovanej geometrie odbočky, zvoleného náradia, mazania a technologického nastavenia.

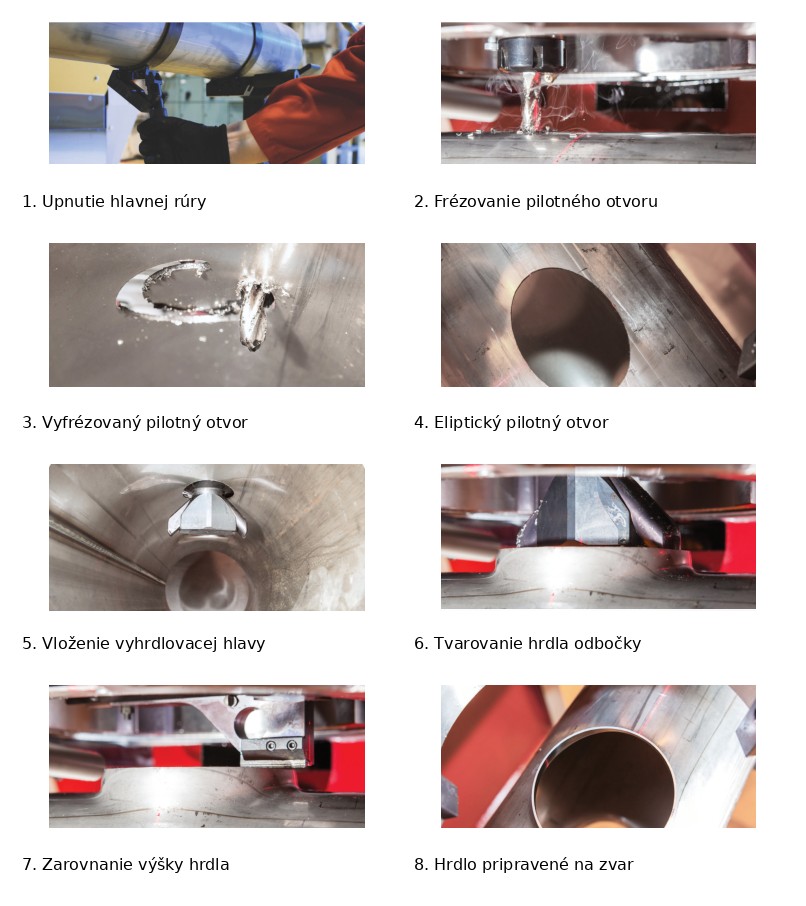

Obr. č. 2 – Základné kroky procesu od prípravy otvoru po hotové hrdlo odbočky Kde môže vzniknúť prínos pre výrobu
Ak sa hrdlo vytvorí priamo z hlavnej rúry, v zostave môže ubudnúť samostatný T-kus alebo nátrubok a s ním aj časť prípravných, manipulačných a zváracích operácií. T-kus sa totiž musí zvárať na troch miestach, kým pri vyhrdlení stačí jeden zvar. Hodnota technológie preto nie je iba v rýchlosti samotného vyhrdlenia; prejaviť sa môže aj v jednoduchšom nákupe, menších skladových zásobách, kratšej príprave na zváranie a lepšom využití materiálu.
Ekonomický prínos však nie je pri každej aplikácii rovnaký. Závisí od počtu odbočiek, súčasného výrobného postupu, typu spoja a od toho, či ide o jednotlivé diely, opakovanú sériu alebo stabilnú výrobnú úlohu.
Materiál určuje technologický priestor
Vyhrdlovať možno mäkkú oceľ, austenitické nehrdzavejúce ocele, meď a viaceré zliatiny medi, hliník aj vybrané špeciálne zliatiny. Jednotlivé materiály sa však pri tvárnení nesprávajú rovnako. Rozhoduje najmä ich tvárnosť, stav materiálu a pomer medzi priemerom hlavnej rúry a požadovanou odbočkou.
Pri bežných materiáloch možno vhodnosť často predbežne posúdiť z technických údajov. Pri špeciálnych zliatinách, neobvyklých rozmeroch alebo hraničných kombináciách sa oplatí praktická skúška na konkrétnej rúre.
Kvalita odbočky je viac než iba rozmer
Vyhrdlenú odbočku treba hodnotiť ako celkový technologický výsledok: rozloženie materiálu v hrdle, vnútorný tvar, kvalitu povrchu, prípravu zvarovej hrany a opakovateľnosť procesu. Podklady T-DRILL opisujú priaznivé vlastnosti správne vyrobených odbočiek z hľadiska tlaku, prietoku a odolnosti proti korózii. Zároveň zdôrazňujú potrebu bežných kontrolných, zváracích a skúšobných postupov podľa konkrétnej aplikácie.
Od prenosného zariadenia po výrobné pracovisko
T-DRILL ponúka prenosné riešenia na montáž a údržbu, dielenské stroje aj automatizovanejšie výrobné riešenia. Správna voľba preto nezačína otázkou, ktorý stroj je najväčší, ale otázkou, aký materiál a rozmery sa majú spracovávať, aký typ spoja má vzniknúť, koľko odbočiek sa vyrába a kde má proces prebiehať.
Obr. č. 3 – Produktový rad T-DRILL zahŕňa prenosné zariadenia aj dielenské a priemyselné riešenia Praktické otázky pred prvým posúdením
- Aký materiál, priemer a hrúbku steny má hlavná rúra?
- Aký priemer odbočky a aký typ spoja má vzniknúť?
- Ide o kusovú výrobu, menšiu sériu alebo pravidelne sa opakujúce zostavy?
- Je dôležitá kvalita vnútorného povrchu, hygienické vyhotovenie alebo orbitálne zváranie?
- Má sa pracovať priamo na mieste, v dielni alebo na stabilnom výrobnom pracovisku?
Záver: technológia má zmysel vtedy, keď zodpovedá konkrétnej aplikácii
Vyhrdlovanie T-DRILL môže zjednodušiť výrobu potrubných odbočiek tým, že spája vytvorenie hrdla s presne riadeným technologickým postupom. Najväčší prínos vzniká vtedy, keď sa správne zladí materiál, geometria, typ spoja, náradie a spôsob výroby.
Ak máte konkrétnu potrubnú zostavu, výkres alebo vzorku rúry, najlepším ďalším krokom je technické posúdenie aplikácie. Už základné rozmery často ukážu, či má zmysel pokračovať skúškou a výberom vhodného riešenia.
